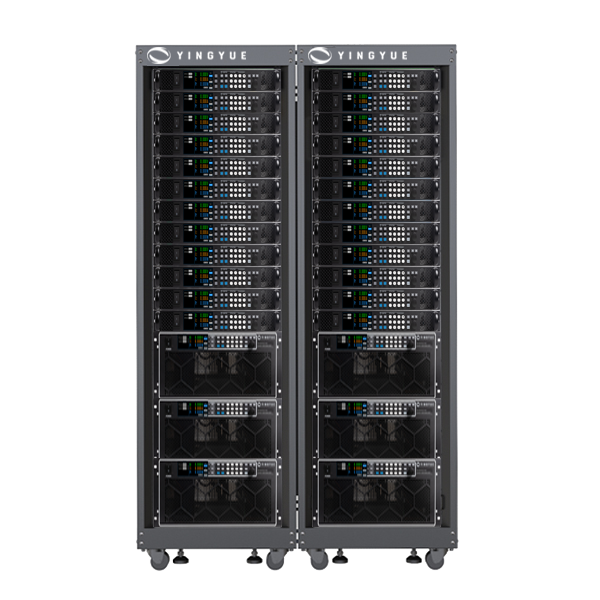

DC-DC转换器测试解决方案

充电桩和车载充电机作为新能源汽车发展的重要配套设备,对于新能源汽车的普及起到了重要作用,OBC(车载充电机)和DCDC(直流直流变换器)是电动汽车的核心部件,DCDCOBC的功能质量对于整车的性能和安全性至关重要。在OBCDCDC,以及整车开发测试过程中,需要对OBCDCDC进行功能和性能方面进行全面的测试。

Category:

Description

功能包括:

  • 输入电压、输出电压、电流、功率检测
  • 动态效应、纹波检测
  • CAN通讯检测
  • 条码管控功能

该系统基于开放式硬、软件体系结构设计,能够灵活扩展硬件,快捷建立测试程序。系统可灵活地根据客户的需求进行配置;系统丰富的基本测试项目,极大地提高了系统的易用性,尽最大可能地为用户提供通用、灵活、规范的充电机自动测试系统解决方案。

技术规格:

水冷机 3路输出型,温度-40105℃,温度精度:±1℃;每路流量独立可调0/220L/min,流量精度:±0.2L/min,总制冷量15KW (@15)。升降温速度≥4/min。带冷却液回收功能。
高低温试验箱 温度:-40℃~150℃,湿度:10%-98%;升降温速率:±5/min(全程平均,空载);温度波动度:≤0.5℃;内箱尺寸:1100mm* 900mm*1400mm(宽**高),含被测件安装托架、线缆孔。含12套进出水口转接头。
数据采集系统  电压传感器:0-1000V 精度0.1%   ×6
电流传感器10-50A 精度0.65% ×18
电流传感器20-25A 精度0.35% ×6
温度采集 PT100类型 精度±   0.5 (-40~100 ×6
14AC信号采集器   精度0.4%×2
6PT100采集器×2
0-10V8路采集卡×2
CAN-LIN接口卡 6通道
信号发生器 最高输出频率:25MHz

垂直分辨率:14bits2通道,LAN接口

充电导引信号控制器:    三通道,每通道信号可单独切换控制。输出PWM信号,+12V直流电压信号,模拟R1R4RC阻值,开关S1、控制,CCCP信号。

消耗式低压直流负载 5KW 0-150V DC 500A
消耗式高压直流负载   25KW 100-1000V   DC 0-100A;效率≥90%
交流电源 200KVA 0-300VL-N/0-520VL-L),相电流276A

频率:4570Hz,电压设置精度0.3%;频率精度0.01%

低压电源 二通道,每通道独立控制,每通道0-60V/20A/400W;电压≤0.05%+0.1%F.SLAN控制;
高压信号源 1000V5A1200W
